Трансформаторні підстанції

alt Трансформаторна підстанція - це електрична конструкція, яка займається прийомом, перетворенням і розподілом електроенергії по довіреній їй системі електропостачання.

Підстанція складається з розподільного пристрою РУ, силових трансформаторів, допоміжних споруд, а також пристрої захисту та автоматичного керування.

Використовуються трансформаторні підстанції для електропостачання міст, сіл, селищ, а також на газо- та нафтопереробних об'єктах. Активно використовують трансформаторні підстанції у промислових цілях, наприклад, на будівництві віддалених об'єктів. Вони встановлюються прямо в будівлі та дозволяють забезпечувати електрикою необхідні для роботи електроустаткування.

Види трансформаторних підстанцій

Залежно від перетворення струму підстанції поділяються на знижувальні та підвищуючі. Підстанції, що підвищують, перетворюють надходить напруга, збільшуючи його таким чином, щоб можна було передавати по лініях електропередач. Такі трансформатори будують за електростанцій. Знижувальні трансформатори навпаки знижують високу напругу до прийнятного для використання рівня.
Відповідно до призначення трансформатори поділяються на місцеві, районні та головні понижуючі.

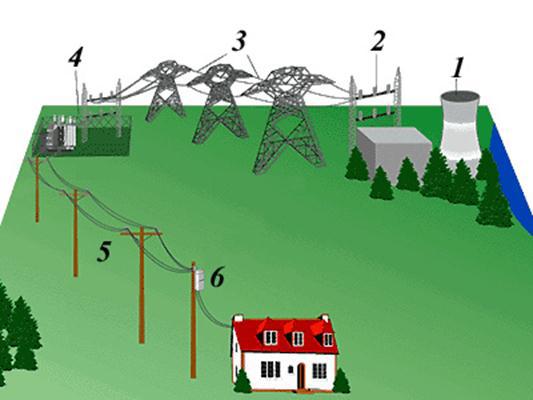

1. - ТЕС
2. - Трансформаторна підстанція
3. – Високовольтні лінії
4. - Знижувальна трансформаторна підстанція
5. – Магістральна мережа
6. – Знижувальний трансформатор

Виробляються трансформатори на заводах, а поставляються у вже зібраному вигляді. У поодиноких випадках вони розбиті на кілька блоків. Такі пристрої називаються комплексними трансформаторними підстанціями або КТП.

За зовнішнім обрамленням трансформатори бувають:

  • одягнені в бетонний корпус;
  • запаковані в «сендвіч-панелі»;
  • або надходять у корпусі з металу.

Також КТП поділяються на прохідні та тупикові. Їхні відмінності прості: прохідні підстанції можуть підключатися до двох ліній напруги, а тупикові лише до однієї.

Виділяють також кіоскові та щоглові. Кіоскові мають більшу електробезпеку, оскільки у них силовий трансформатор і розподільні пристрої напруги надійно заховані від впливу навколишнього середовища. Також є силові підстанції. Їх кріплять безпосередньо на лінію електропередач.
